مکانیزم ها (1) بادامک

تا به حال از نزدیک به یک اسباب بازی مکانیکی ساده نگاهی انداختید ؟ اگر این فرصت نصیبتان شده باشد حتما مکانیزم های ساده ای مثل

بادامک را دیده اید . وسایل و دستگاه های زیادی از این مکانیزم استفاده می کنند که اگر به اطرافتان بیشتر دقت کنید می توانید نام آن ها را به خاطر بیاورید . سیستم بادامک حرکت ورودی را تغییر می دهد ، بطور معمول حرکت از نوع دایره ای به حرکت رفت و برگشتی تغییر شکل پیدا می کند . این تبدیل نوع حرکت توسط بادامک در انواع ماشین ها و لوازم اسباب بازی به کار می رود .

بادامک ها از دو بخش تشکیل می شوند : پروفایل (پروفیل) و عضو پیرو . عضو پیرو عضو میله ای شکل (Shaft) است که با حرکت دایره ای پروفایل بادامک حرکت خطی در خروجی ایجاد می کند . تصاویر 1 تا 6 نحوه جابجایی پیرو را طی یک دور کامل چرخش پروفایل بادامک نشان می دهد .

در تصویر 1 بادامک در موقعیت عمودی قرار گرفته است و کم کم در جهت پادساعتگرد (مخالف عقربه های ساعت) می چرخد ، در شکل 4 عضو پیرو در پایین ترین موقعیت خود قرار گرفته است . بادامک هم چنان می چرخد و عضو پیرو در شکل 5 و 6 بالا می رود تا دوباره به موقعیت اولیه خود باز گردد .

انواع مختلفی از عضو پیرو :

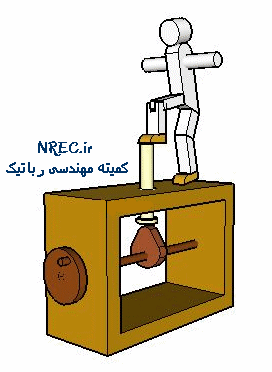

در زیر یک مدل از سیستم حرکت بادامک را می بینید . در این سیستم با چرخش بادامک آدمک به سمت جلو و عقب حرکت می کند . هر چقدر سرعت چرخش بادامک بیشتر شود آدمک هم رفت و برگشت سریع تری خواهد داشت .
